納米微孔絕熱異形件
-特性及功能
耐高溫性-長期使用溫度400~1000度左右
導熱系數-低于常規絕熱材料2~10倍,800度時僅為0.043w/m.k
耐用程度-可做絕熱體層,使用壽命5~10年以上
環保-純無極材料組合,良好的熱穩定性,無任何有害物質釋放
經濟分析-價格低于國外同類產品的50%,比常規材料節能10~30%
-包裝方式
采用不同的包裝方式, 如裸板/ PE 保護膜/增強保護氈/玻璃纖維布/鋁箔紙等,來滿足不同領域的應用需求,同時該材料在制備的過程中,未采用任何膠黏劑成分,所用材料完全符合各類環保要求.NTW950納米微孔絕熱板具有以下優勢: 非常低的導熱系數達到的保溫效果; 穩定的高溫線收縮; 非常低的蓄熱值; 方便的切割加工性能; 無任何膠黏劑以及其他有害成分; 多溫度段的產品滿足不同的應用需求; 結合工況而設計的多種包裝方式.
-典型應用
鋼包、鐵水包、中間包轉爐、工業爐、電爐、爐門、爐蓋、發動機隔熱罩、催化排氣管、裂解爐、 轉化爐、加熱爐、鍋爐、汽輪機、管道、回轉爐。
-納特威復合納米絕熱板的優勢
● 減少保溫隔熱層的厚度, 增大窯爐與設備內部的工作空間
● 當保溫隔熱層空間或尺寸上有限制,并冷面溫度達不到預期時,可作為選擇與替代材料
● 大大縮小窯爐和設備的外部尺寸,節省場地空間,設備更加小巧便利。
● 使窯爐與設備得到很低的冷面溫度,解決由于高溫帶來的影響。
● 節省電與天然氣帶來的生產成本,降低能源損耗。
鋼鐵行業應用
背景介紹
國內鋼鐵行業目前處于產能過剩、節能環保要求不斷提高、下游消費市場的日益下滑的大環境,因而如何提高能效利用率、降低生產成本已成為刻不容緩的現實壓力。在多項技術手段中,采用性能更為優異的隔熱材料,實現好的保溫與長期使用穩定性兼?zhèn)涞木C合性能要求,從而提高鋼鐵生產過程中的能效利用率、降低出鋼溫度或減少精煉過程能源消耗,這一方向成為各大鋼廠節能降耗的關注。
應用領域
結合鋼鐵產業的生產過程,我們不難發現有效長久的保溫需求其實是伴隨幾乎鋼鐵生產流程的全部環節
主要應用領域包括:高爐、轉爐、電爐、鋼包、鐵水包、罐、中間包及各種精煉設備。
現有保溫材料的優劣勢分析

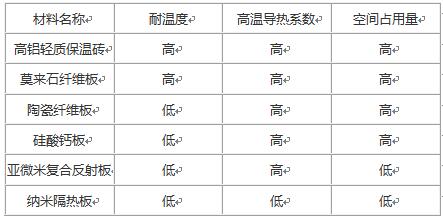

考慮到鋼鐵行業的特性,保溫材料的選擇需從耐溫度、高溫導熱系數、空間占用量三個角度進行對比選型,好的材料應同時滿足耐溫度高、高溫導熱系數低、空間占用量低三個條件。
從上述圖示可知,結合材料特性,目前市面常見的材料中沒有一種能達到耐溫度高、導熱系數低、空間占用量小的綜合性能。但是納米隔熱板由于非常低的導熱系數和極小的空間占用量,成為具有潛力的材料發展方向,關鍵在于是否能夠提高納米隔熱材料的耐溫等級,滿足長期使用的穩定性,并通過合理的結構設計達到好的隔熱效果。
鋼鐵行業納米隔熱板選購要求
考慮到鋼鐵行業高達1600℃左右的工作環境,在納米隔熱材料的選擇和應用上應注意以下重要事項。
材料的耐溫度。若納米隔熱材料達不到熱面所接觸溫度的長期使用穩定性,將導致材料由于長期處于過高的工作溫度,從而引發的收縮、粉化等現象。初期有一定的保溫效果,但是后期將不斷收縮粉化,并可能帶來工作層和永jiu層的開裂,甚至有穿包的風險。
合理的厚度設計。由于納米隔熱材料良好的保溫性能,將帶來永jiu層的熱面溫度升高,一旦超過永jiu層的使用溫度可能導致永jiu層發生穩定性的變化,因而納米隔熱材料并非越厚越好,而需要結合內襯材料的特性來進行結構設計。
材料的導熱系數。若選用非嚴格意義上的納米隔熱材料,將不會有明顯的隔熱效果;而一旦使用多層亞微米級隔熱材料,則過大的浪費了空間且有熱面溫度過高的風險。
材料的憎水性能。由于永jiu層多為澆注料,其澆筑過程中的水分將對保溫材料具有較強的破壞性,因而納米隔熱材料應當在早期具備一定的憎水能力。
材料的彎折度。鋼包及yulei罐都是非平板設備,納米隔熱材料的施工使用需滿足一定的彎折度才能完整的貼覆包壁。
材料的抗壓強度。考慮到諸如鋼包底部等部位需承受較大的壓力,因而納米隔熱材料的選用需滿足良好的抗壓能力,確保使用過程中不因壓力而產生形變。
鋼鐵行業納米隔熱板使用現狀
國內鋼鐵行業經過進口及國產納米隔熱板的多年推廣,已形成較為普遍的認知,并有不少將納米隔熱板應用在如鋼包等設備保溫層的使用案例,但都存在不同程度的應用缺陷。下文將著重介紹幾種典型的應用方法及使用現狀:
方案一:保溫層貼覆2-3層亞微米級復合反射板
效果:由于亞微米級復合反射板與陶瓷纖維板等傳統保溫材料相比具備很好的保溫性能,因而在使用初期具備一定的保溫效果,但效果并不十分明顯,鋼包外壁溫降在20℃左右。且在不同的鋼廠使用過程中,基于各廠永jiu層和工作層的選材和厚度不一致,部分廠家結構設計較為合理,鋼包并未發生保溫層過燒的現象;但是仍有不少廠家由于該材料的耐溫度有限(不超過1000℃),出現保溫層使用壽命過短,拆除永jiu層后發現保溫層減薄、燒蝕情況嚴重等現象。
簡評:使用單層基本無保溫效果、使用多層復合初期有效果,但是后期效果不明顯。
方案二:保溫層結構為65mm高鋁輕質保溫磚+2層5mm納米隔熱板(耐溫度1000℃)
效果:國內某鋼鐵廠曾使用進口德國納米隔熱材料采用以上結構發表過相關專利,經使用,該結構能確保長期使用的穩定性,且具有較好的保溫性能,5mm單層售價在400元/㎡左右。但是該結構是通過在納米隔熱板前面增加一層輕質隔熱磚以降低納米隔熱板的熱面溫度,從而達到安quan有效的長期使用環境。
簡評:通過6倍于納米隔熱板厚度的保溫磚來起到保證長期使用穩定的目的,這將影響鋼包應有的容積率,未能達到納米隔熱板應有的超薄效果。
方案三:保溫層采用一層7mm進口納米隔熱板(耐溫度1100℃)
效果:河北某鋼廠采用進口耐溫度1100℃的7mm納米隔熱板應用在鋼包、中間包等設備上。由于所選用的材料可耐1100℃的長期使用,因而無需附加其他保溫材料降低納米隔熱板的熱面溫度,在各部位上均取得不錯的效果,可降低出鋼溫度5℃左右。但是該進口材料價格非常高昂(單層市售價格800元/㎡),且僅能單層使用7mm,若多層使用將導致熱面溫度超過材料的耐溫屬性,故厚度上受到一定的限制。
電解鋁應用
我司在電解鋁行業正常銷售的產品厚度為10mm-20mm不等,其中電解槽側壁一般選用10-15mm的厚度,而底部則選用20mm厚度的產品居多??紤]到該材料厚度越薄抗折強度越差,因而為了方便客戶進行施工安裝,我司特制訂以下解說圖片,供客戶參考。
步驟一:拆除包裝。
暉能的產品包裝方式是紙箱加托盤。紙箱為下扣式的裝箱方式,因而客戶可以將材料用叉車送至施工現場后再將包裝拆除,包裝拆除方式為剪斷打包帶后將紙箱直接自下而上提起即可移除。
步驟二:納米材料搬運移送
由于材料太薄其抗折強度較差,因而我們10mm的材料采用的是鋁箔包裝,這樣能有效保護芯材的完整性。同時在搬送過程中盡可能避免用手直接操作,一般我們推薦的使用方式為用一塊木托片作為輔助工具進行搬送。在包裝托盤內,我司會附帶將木板固定在托盤的頂部,將托盤拆除后即可將頂部的木板取下,根據必要的規格進行分切即可使用。
步驟三:現場安裝
安裝納米板之前需先將陰極鋼棒附件的保溫材料進行預先施工,一般該部位采用的材料為石棉板或者硅酸鈣板板。因為其易于切割裁切,將其避開陰極鋼棒裁切至預先設計好的高度后,效果如下:
將底部材料安裝完畢后,需要進行澆注料的搗打及養護,之后才能施工納米材料部分。
納米材料與槽殼的連接可采用掛鉤暫時扣住,也可采用膠水粘接。
將納米材料安裝完后,再安裝氮化硅結合碳化硅磚或傳統炭塊即可。
若是應用在槽底,則相對更為簡單,直接鋪設即可,邊角部分用美工刀裁切就可以。
陶瓷窯爐應用
納特威節能材料陶瓷窯爐新型隔熱設計解決方案

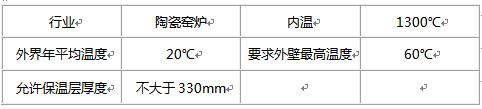

1、客戶所述行業及要求:
2、物質屬性及基本參數
3、設計思路:
Step 1:求出外壁綜合輻射對流傳熱系數
Step2:求出客戶要求的外壁溫度對應的單位熱流密度
Step3:設計各保溫層的材質、冷熱面溫度及厚度
Step4:計算方案最終的總厚度及散熱值
4、方案內容:α= 12.16 Q=486w/m2

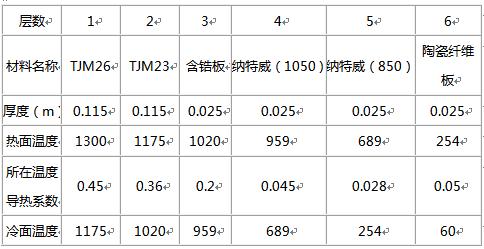

已知Q=486w/m2,根據熱平衡原理及傅立葉定律,由內至外數據可知:
該方案將原有380mm的窯墻在節能指標及外壁溫度不變的情況下縮短為330mm,有效的提高了窯爐實際內寬,利于增大客戶

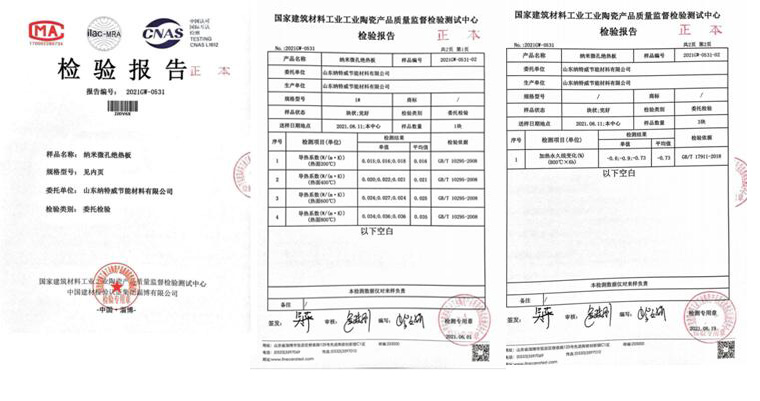

-相關檢測報告
